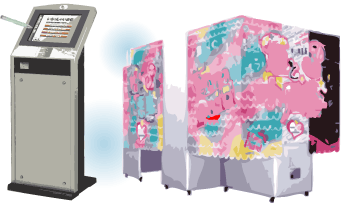

専用タッチペンにより、液晶画面上に文字や絵を描くといった指では出来ない細かい作業を必要とする用途に最適な入力機器です。抜群の耐久性により、写真シール機などのアミューズメント向けゲーム機やKiosk端末、電子カルテなど、あらゆる環境での使用が可能です。
ペン入力でも様々な方式を用いて製品化されている中、ぺんてるでは静電容量方式を用いた独自の専用タッチペンと液晶ペンタブレットユニットを取扱いしています。
静電容量方式タッチパネル同様、ガラス面は透明な導電膜と四隅の電極で構成されています。1つの電極に電圧をかけると、パネル全体に均一な電圧勾配が形成されます。入力ペンのペン先に埋め込まれ金属とガラス面の静電容量を用いて、座標を算出します。
-

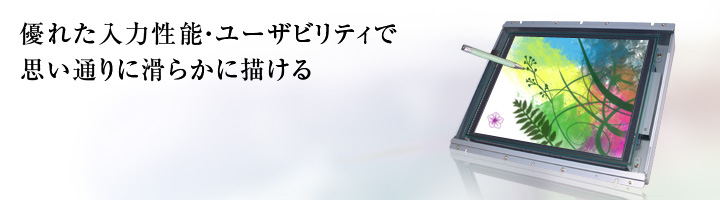

タッチペンのグリップ径やペン先のストローク量、スイッチ感度を追求した結果、電子ペンとは思えない筆記具感覚で入力できます。タブレットと液晶パネルの距離が近く、リアルタイムトレースにより思った通りに正確に入力できます。
-
独自開発のタブレットコントローラにより、ペン先の細かく早い動作を正確に捉えて、最大転送速度:200点/S、出力分解能は最大0.05mmで出力します。
全面に保護用強化ガラスを施すことで、アミューズメント機器やKIOSK機器における不特定な操作者に対する安全性を確保できます。
1台のペンタブレットで最大4本のタッチペンを同時に使用できます。
| サイズ | 22.0型 | 24.0型 | 26.0型 |
|---|---|---|---|
| 検出方式 | 静電容量方式 | ||
| 有効入力エリア（mm） | 476.0（H）×298.0（V） | 520.0（H）×325.6（V） | 568.0（H）×341.6（V） |
| 分解能（mm） | 0.2～6.4 | ||
| 読取精度 | ±3mm以内 | ||
| インターフェース | RS-232C（非同期シリアル通信） | ||
| 透過率 | 80％以上 | ||
| 解像度（ドット） | 1680（H）×1050（V） | 1920（H）×1200（V） | 1366（H）×768（V） |
| 画面対角サイズ | 22.0型 | 24.0型 | 26.0型 |
| 表示色 | 16.7M色 | ||
| 画素ピッチ（mm） | 0.282×0.282 | 0.270×0.270 | 0.443×0.443 |
| 輝度（cd/m²） | 300 | 500 | 450 |
| コントラスト | 1000：1 | 1000：1 | 500：1 |
| 外形寸法（mm） | 541（W） × 398（H） × 60（D） |
610（W） × 439（H） × 70（D） |
730（W） × 500（H） × 90（D） |
| 重量（Kg） | 9.0以下 | 11.0以下 | 16.1以下 |
