搭載の液晶タッチパネルは、アーケードゲーム機やKiosk端末、券売機など様々な用途に適したタッチパネルです。
スマートフォンやタブレットPCなどで多く採用されている静電容量方式は、触れるだけのタッチ感覚で操作可能です。
基本動作原理としては、上図のように、透明な導電膜と四隅の電極で構成されています。1つの電極に電圧をかけると、パネル全体に均一な電圧勾配が形成されます。全て同位相ならば、パネル面に形成されている容量分が充放電される程度なので電流はほとんど流れません。
人体をコンデンサと仮定し、指でタッチをするとコンデンサと接続した状態となり、四隅から指を経由して電流が流れます。タッチされた場所に近い電極ほど電流値が変化するので、四隅から流れた電流量の比率でタッチされた場所を特定します。
17kg以上
鍵・指輪・コインや工具類の接触にも負けません。カッターによる17kgの荷重試験において機能を損なわない優れた耐傷性を実現しました。
88%以上

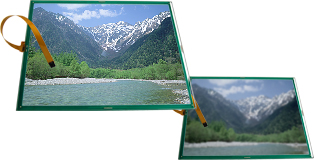

新ハードコートの採用により透過率が従来に比べ10%向上しました。
250PPS
座標データ送信速度が従来に比べ2.5倍向上し、1秒間に250ポイントの高速送信を実現しました。
指先の軌跡を素早くとらえます。
±1%
タッチ位置の正確さを示すリニアリティは、-10℃～70℃の環境下で±1%を実現しました。
ガラス製タッチパネルの特性を生かし、様々な耐久性・耐環境性能を達成しました。
-
-
スチールウール#2番に1kgの荷重をかけた褶動試験において25,000回の耐摩耗性を実現しました。
-
-
UL22/UL60950-1で求められる直径5cm・530kgの鋼球を高さ130cmからの落下においても割れません。
-
-
パネル表面に油・水が付着してもタッチ入力に影響はありません。
-
-
ASTM-D-1308-02e1/ASTM-F-1598-95が定める化学薬品において耐性を持ちます。
-
-
ほこり・ごみ・液体などがベゼルや筐体との隙間に堆積しても誤動作を起こすことはありません。
-
-
EN61000 3-2 EN61000 3-3
EN61000 4-2 EN61000 4-3
EN61000 4-4 EN61000 4-5
EN61000 4-6 EN61000 4-8
EN61000 4-11
EN55022 EN55024
FCC ClassB VCCI ClassB
RoHS
| サイズ | 15型 | 17型 | 19型 | 22型W |
|---|---|---|---|---|
| 検出方式 | 静電容量方式 | |||
| 有効入力エリア（mm） | 307.2（H） × 230.4（V） |
338.8（H） × 271.2（V） |
378.0（H） × 303.0（V） |
476.0（H） × 298.0（V） |
| 分解能（mm） | 0.05～6.4mm | |||
| 読取精度 | ±1％ | |||
| インターフェース | RS-232C（非同期シリアル通信）/USB1.1 | |||
| 透過率 | 88％以上 | |||
| 解像度（ドット） | 1024（H） × 768（V） |
1280（H） × 1024（V） |
1280（H） × 1024（V） |
1680（H） × 1050（V） |
| 画面対角サイズ | 15.0型 | 17.0 型 | 19.0型 | 22.0型W |
| 表示色 | 16.7M色 | |||
| 画素ピッチ（mm） | 0.297×0.297 | 0.264×0.264 | 0.294×0.294 | 0.282×0.282 |
| 輝度（cd/m²） | 250 | 250 | 250 | 300 |
| コントラスト | 400：1 | 450：1 | 800：1 | 1000：1 |
| 外形寸法（mm） | 376（W） × 285（H） × 50（D |
412（W） × 350（H） × 52.9（D） |
442（W） × 392（H） × 60（D） |
508（W） × 330（H） × 53（D） |
