新開発AGハードコート AAAトリプル・エー

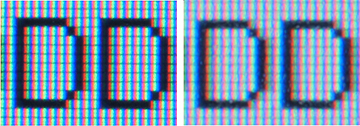

液晶のドットピッチに干渉を受けない*特殊高精細パターンの開発により、XGA~FHDまでの緑色画面におけるギラツキの発生を抑え、引っ掻きや摩耗に対する耐性を強化しました。さらにタッチパネルを透過して見た液晶のぼやけを低減したAGハードコート、AAAトリプル・エーの登場です。*特許出願済

透過画像鮮明度が73.0%(0.25mm)と非常に高いためタッチパネルを透過して見た液晶画像がぼやけません。

 特徴

 耐傷性
当社比4.25倍
17kg以上

鍵・指輪・コインや工具類の接触にも負けません。
カッターによる17㎏の荷重を掛けた掃引試験において機能を損なわない優れた耐傷性を実現しました。

耐摩耗性
当社比3倍
25,000回

スチールウール#2番に1kgの荷重をかけた摺動試験において25,000回の耐摩耗性を実現しました。

表面硬度
業界最高
Mohs8

業界最高の表面硬度Mohs8を実現しました。Mohs8は宝石トパーズに値する硬度です。

硬球落下
安全性
鋼球530g・落下130cm

UL22/UL60950-1で求められる安全性試験では、直径5cm・重さ530gの鋼球を高さ130cmから落下させてもパネルは割れません。

低温動作
当社比+10℃
-20℃

液晶の低温動作品が実用化するなか、パネル部と制御基板を共に-20℃の低温環境下における安定動作を実現しました。

透過画像鮮明度
業界最高
73.0%

AAAトリプル・エーのAGハードコートは、AG本来の反射防止に加え透過画像鮮明度が*73.0%と非常に高いため、タッチパネルを透過して見た液晶画像がぼやけません。

比較静電方式50.4%(他社)
抵抗膜式  5.4%
*スリット幅0.25mm

透過率
当社比10%向上
クリア88%
AG87%

新ハードコートの採用により透過率が従来に比べ10%向上しました。クリアは88%、AG AAAトリプル・エーは87%、用途に合わせて2つのタイプから選択出来ます。

電気的耐久性
高耐久性
6億回

静電容量方式は無接点入力のため、接点の劣化もなく機械的にも電気的にも非常に高い耐久性を保証します。*継続試験中

ポイントスピード
当社比2.5倍
250PPS

座標データ送信速度が従来に比べ2.5倍向上し1秒間に250ポイントの高速送信を実現しました。
指先の軌跡を素早くとらえます。

リニアリティ
当社比3倍
±1%

タッチ位置の正確さを示すリニアリティは、-10℃~70℃の環境下で±1%を実現しました。

繰り返し精度
最高水準
0.5%

同一箇所を入力した際の繰り返し位置精度を0.5%以下の範囲に抑えました。

耐薬品性
50種以上
設置環境耐性

タッチパネルの操作面はASTM-D-1308-02e1/ASTM-F-1598-95が定める化学薬品に耐性を持ちます。さらに以下の20種類ついても影響はありません。5%アンモニア水、6%塩酸、70%硝酸、40%硫酸、アセトン、メチルエチルケトン、トルエン、キシレン、ナフサガソリン、ブレーキ液、ラバーセメント、水性スタンプインク、油性ボールインク、グレース鉛筆、口紅、ビール、お茶(日本茶)、コカ・コーラ®、ライゾール®(アメリカ製合成洗剤)、ウィンディックス®(アメリカ製合成洗剤)

水滴付着
安定動作
水滴誤動作

パネル表面に油・水滴が付着してもタッチ入力に影響はなく、誤動作はありません。

異物への耐性
長期間安定
省メンテナンス

ほこり・ごみ・液体などがベゼルや筐体との隙間に堆積しても誤動作を起こすことはありません。そのためメンテナンスやオーバーホールの頻度を減らせるので、経費の削減と機器の信頼を保ちます。

イミュニティ
耐ノイズ向上
伝導性無線周波妨害試験

現場で発生する一番の異常動作の原因は、商用電源や周囲機器からのノイズの影響になります。伝導性無線周波妨害試験EN 61000-4-6において、*レベルX:5Vアースあり/なしの条件で動作を可能にしました。*当社試験条件による

規格
EMC
各種規格に適合

EN61000 3-2 EN61000 3-3 EN61000 4-2 EN61000 4-3
EN61000 4-4 EN61000 4-5 EN61000 4-6 EN61000 4-8
EN61000 4-11
EN55022 EN55024 FCC ClassB  VCCI ClassB RoHS

このページの先頭へ

座標検出方式 静電容量方式
サイズ 15~32W型
ガラス厚 3.8mm
入力電圧 DC5V±5%
消費電流 100mA以下
インターフェース シリアル/USB
繰り返し精度 ±0.5%以下
リニアリティ ±1%以下
分解能 0.05mm
透過率 クリア AG(AAA)
88%以上 87%以上
応答速度 30ms
ポイントスピード 250pps
表面硬度 Mohs8
動作温度 -20℃~70℃※1
湿度 0℃~35℃ 90%以下 結露無きこと
耐傷性 MIL-C-675-C※2
カッター※3
耐摩耗性 スチールウール25,000回※4
電気的耐久性 3億5千万回※5
硬球落下 UL22、UL60950-1※6
水滴耐性※7 影響なし
耐薬品性※8 影響なし
異物への耐性※9 影響なし
静電耐圧 接触 ±30KV
VCCI クラスB
  • ※1 リニアリティ1%以下は-10℃~70℃
  • ※2 ループ針、荷重10.5kg
  • ※3 カッター刃:オルファ製LB50K、荷重17kg、掃引距離5cm
  • ※4 スチールウール#2、荷重1kg、摺動距離2.5cm、2回/秒
  • ※5 電気的耐久性は継続試験中
  • ※6 直径5cm・530gの鋼球、130cmの高さから自由落下
  • ※7 油・水滴の付着
  • ※8 ASTM-D-1308-02e1/ASTM-F-1598-955%アンモニア水、6%塩酸、70%硝酸、40%硫酸、アセトン、メチルエチルケトン、トルエン、キシレン、ナフサ ガソリン、ブレーキ液、ラバーセメント、水性スタンプインク、油性ボールインク、グレース鉛筆、口紅、ビール、お茶(日本茶)、コカ・コーラ®、ライゾール®(アメリカ製合成洗剤)、ウィンディックス®(アメリカ製合成洗剤)
  • ※9 ほこり・ごみ・液体などの付着
    対応OS WindowsXP 、WindowsXP Embedded 、Windows Embedded Standard 2009
    WindowsVista、Windows7、Windows Embedded Standard
    注)シリアル用マウスドライバは32bit版のみ対応

このページの先頭へ

 用途例として・・・

  • アミューズメント機器

    画像:アミューズメント機器

  •  キオスク端末

     画像:キオスク端末

     ATM

     画像:ATM

  •  券売機
    •  画像:券売機
    •   画像:券売機
    •   画像:券売機
