は“ここが強い”
- ・傷に強い
- ・摩耗に強い
- ・衝撃に強い
- ・環境に強い
- ・汚れに強い
スマートフォンやタブレットPCなどで多く採用されている静電容量方式は、触れるだけのタッチ感覚で操作可能です。
基本動作原理としては、上図のように、透明な導電膜と四隅の電極で構成されています。1つの電極に電圧をかけると、パネル全体に均一な電圧勾配が形成されます。全て同位相ならば、パネル面に形成されている容量分が充放電される程度なので電流はほとんど流れません。
人体をコンデンサと仮定し、指でタッチをするとコンデンサと接続した状態となり、四隅から指を経由して電流が流れます。タッチされた場所に近い電極ほど電流値が変化するので、四隅から流れた電流量の比率でタッチされた場所を特定します。
17kg以上

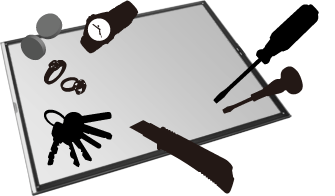

鍵・指輪・コインや工具類の接触にも負けません。カッターによる17kgの荷重試験において機能を損なわない優れた耐傷性を実現しました。
88%以上

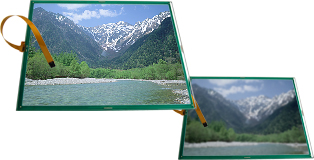

新ハードコートの採用により透過率が従来に比べ10%向上しました。
250PPS
座標データ送信速度が従来に比べ2.5倍向上し、1秒間に250ポイントの高速送信を実現しました。
指先の軌跡を素早くとらえます。
±1%
タッチ位置の正確さを示すリニアリティは、-10℃～70℃の環境下で±1%を実現しました。
ガラス製タッチパネルの特性を生かし、様々な耐久性・耐環境性能を達成しました。
-
-
スチールウール#2番に1kgの荷重をかけた褶動試験において25,000回の耐摩耗性を実現しました。
-
-
UL22/UL60950-1で求められる直径5cm・530kgの鋼球を高さ130cmからの落下においても割れません。
-
-
パネル表面に油・水が付着してもタッチ入力に影響はありません。
-
-
ASTM-D-1308-02e1/ASTM-F-1598-95が定める化学薬品において耐性を持ちます。
-
-
ほこり・ごみ・液体などがベゼルや筐体との隙間に堆積しても誤動作を起こすことはありません。
-
-
EN61000 3-2 EN61000 3-3
EN61000 4-2 EN61000 4-3
EN61000 4-4 EN61000 4-5
EN61000 4-6 EN61000 4-8
EN61000 4-11
EN55022 EN55024
FCC ClassB VCCI ClassB
RoHS
| 座標検出方式 | 静電容量方式 |
|---|---|
| サイズ | 15～26型W |
| ガラス厚 | 3.8mm |
| 入力電圧 | DC5V±5％ |
| 消費電流 | 100mA以下 |
| インターフェース | シリアル／USB |
| 繰り返し位置精度 | ±0.5％以下 |
| リニアリティ | ±1％以下 |
| 分解能 | 0.05mm |
| 透過率 | 88％以上 |
| 応答速度 | 30ms |
| ポイントスピード | 250pps |
| 表面硬度 | Mohs6 |
| 動作温度 | -20℃～70℃※1 |
| 湿度 | 0℃～35℃ 90％以下 結露無きこと |
| 耐傷性 | MIL-C-675-C※2 |
| カッター※3 | |
| 耐摩耗性 | スチールウール25,000回※4 |
| 硬球落下 | UL22、UL60950-1※5 |
| 耐液体性※6 | 影響なし |
| 化学薬品耐性※7 | 影響なし |
| 表面汚れ※8 | 影響なし |
| 静電耐圧 | 接触 ±35KV |
| VCCI | クラスB |
- ※1 リニアリティ1%以下は-10℃～70℃
- ※2 ループ針、荷重10.5kg
- ※3 カッター刃：オルファ製LB50K、荷重17kg、掃引距離5cm
- ※4 スチールウール#2、荷重1kg、摺動距離2.5cm、2回/秒
- ※5 直径5cm・530gの鋼球、130cmの高さから自由落下
- ※6 油・水の付着
- ※7 ASTM-D-1308-02e1/ASTM-F-1598-95
- ※8 ほこり・ごみ・液体などの付着
